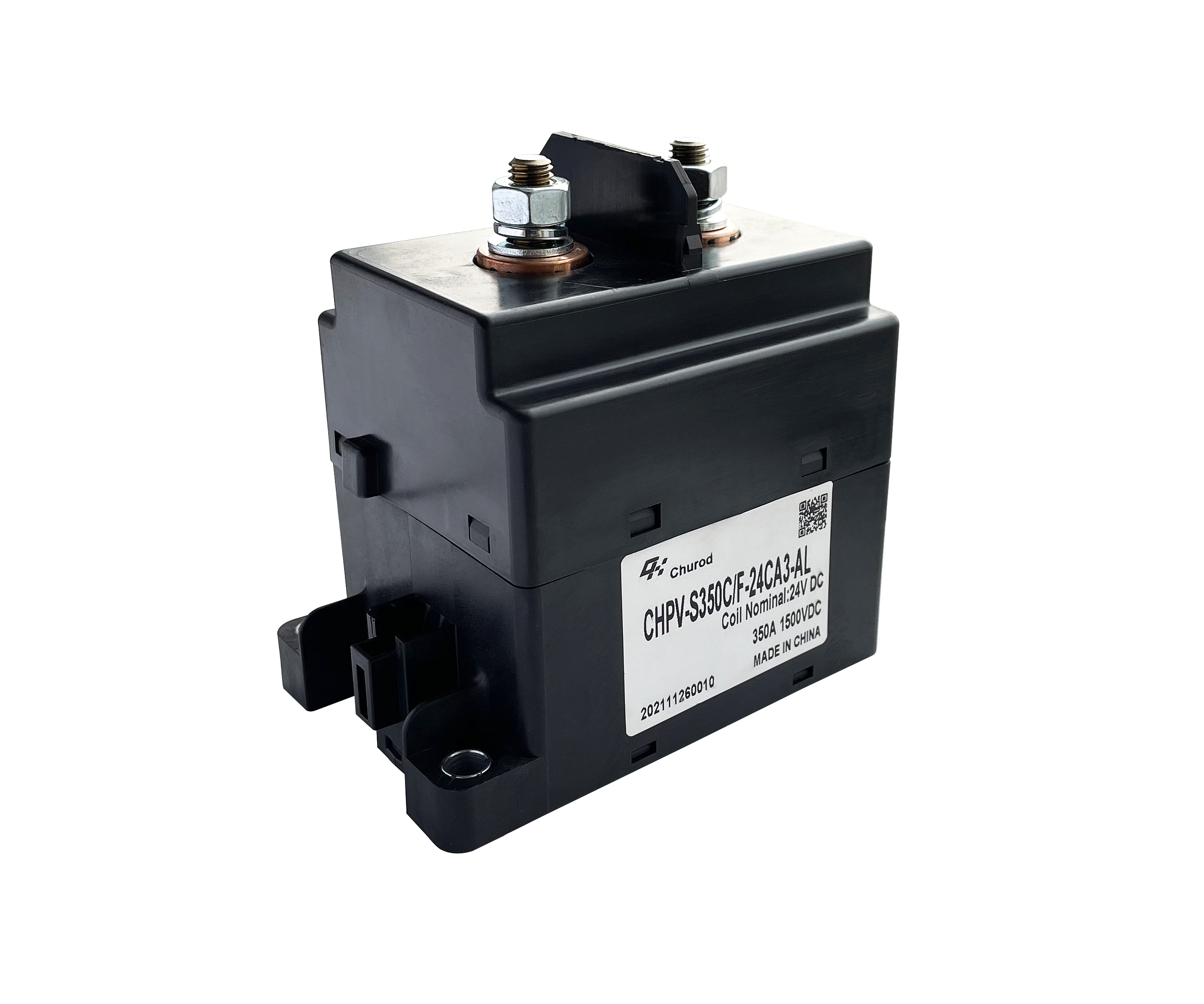

● 350A高压直流继电器
● 负载电压：1500VDC
● 触点形式：一组常开
● 外形尺寸：104×70×103.2
| 产品型号 | CHPV-S350C |
| 线圈电压类型 | DC |
| 线圈额定电压 | 12V ,24V |
| 触点形式 | 一组常开 |
| 引出端方式 | 螺钉安装 |
| 引出端结构形式 | 内螺纹 |
| 封装方式 | 螺钉/螺母安装 |
| 线圈特征 | 单稳态 |
| 触点材料 | 铜合金 |
| 绝缘等级 | UL 94V-0 |
| 包装方式 | 纸箱包装 |
| 额定电压 | 1500VDC |
| 额定电流 | 350A |
| 线圈引出端方式 | 连接器 |
| 线圈额定功率 | 启动55W，保持6W |
| 线圈与触点间介质耐压 | 4,000 VAC/1分钟 |
| 动作时间 | ≤50ms |
| 释放时间 | ≤15ms |
| 线圈电阻 | 12V：启动2.6Ω，保持24Ω 24V：启动10.4Ω，保持96Ω |
| 绝缘电阻 | ＞1,000MΩ@500 VDC |
| 最大额定切换功率 | 525kW |
| 最大切换电压 | 1500VDC |
| 最低使用温度 | -40℃ |
| 最高使用温度 | +85℃ |
| 机械耐久性 | 2×105次 Min.(无负载) |
| 电耐久性 | 分断5×103次 Min.(1500VDC 100A) |
| 产品描述 | 350A高压直流继电器 |
| 应用领域 | 储能系统、工程机械、充电桩、光伏逆变器等 |
| 重量 | 约950g |
| 体积 | 105.8*51*99(mm³) |
