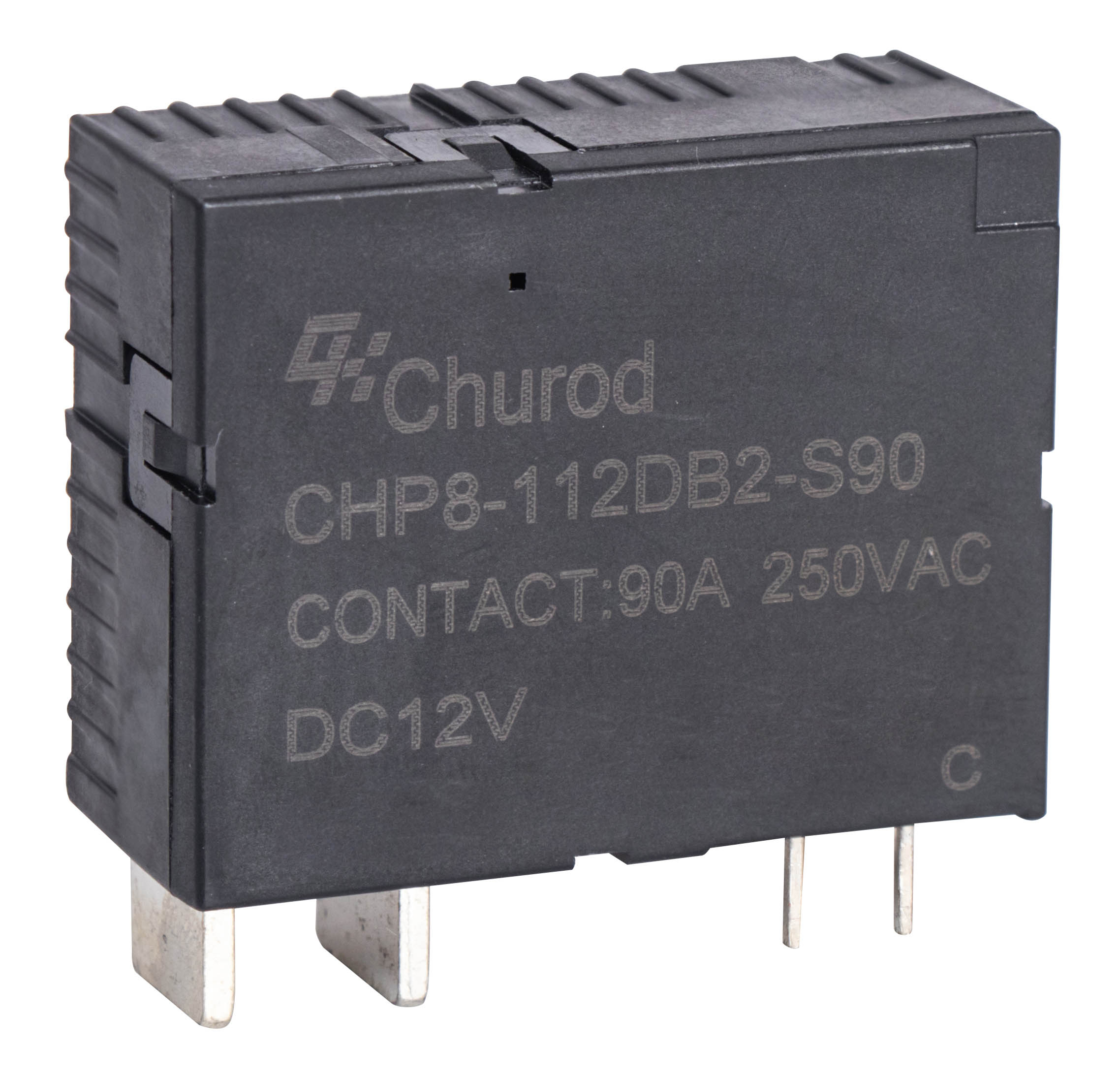

CHP8

外形尺寸：40.2*30*17(mm)
触点形式：一组常开，一组常闭
线圈功率：1W/1.5W/2W/3W
触点负载：60A~100A
温度范围：-40~+85℃

产品详情

产品特征

● 60A~100A触点切换能力

● F级绝缘系统

● 符合RoHS、REACH

详细参数

产品型号	CHP8
线圈电压类型	DC
线圈额定电压	09V, 12V, 24V, 48V
触点形式	一组常开一组常闭
引出端方式	特规QC引出端
封装方式	RT I防尘型
引出端结构形式	标准型
线圈特征	双稳态
触点材料	银合金
绝缘等级	Class F
包装方式	吸塑盒
额定电压	250VAC
额定电流	60A~100A
线圈引出端方式	线圈脚折弯、线圈脚不折弯
线圈功率	60A单线圈：1W（CHP8-S60） 60A双线圈：2W（CHP8-D60） 80A/90A单线圈：1.5W（CHP8-S80/CHP8-S90） 80A/90A双线圈：3W（CHP8-D80/CHP8-D90） 100A单线圈：2W（CHP8-S100） 100A双线圈：4W（CHP8-D100）
线圈与触点间介质耐压	4000VAC 1min
动作时间	≤20ms
释放时间	≤20ms
线圈电阻	60A单线圈（Ω）: 9V:81, 12V: 144, 24V: 576, 48V: 2304 60A双线圈（Ω）: 9V:2×40.5, 12V: 2×72, 24V: 2×288, 48V: 2×1152 80A/90A单线圈（Ω）: 9V: 54, 12V: 96, 24V: 384, 48V: 1536 80A/90A双线圈（Ω）: 9V: 2×27, 12V: 2×48, 24V: 2×192, 48V: 2×768 100A单线圈（Ω）: 9V: 40, 12V: 72, 24: 288, 48V: 1152 100A双线圈（Ω）: 9V: 2×20, 12V: 2×48, 24V: 2×144, 48V: 2×576
绝缘电阻	>1000MΩ@500VDC
最大额定切换功率	25000VA
最大切换电压	250VAC
最低使用温度	-40℃
最高使用温度	+85℃
机械耐久性	1×10⁵次
电耐久性	1×10⁴次
产品描述	电力继电器
应用领域	智能电表、充电桩等
重量	约50g
体积	40.23017(mm³)
