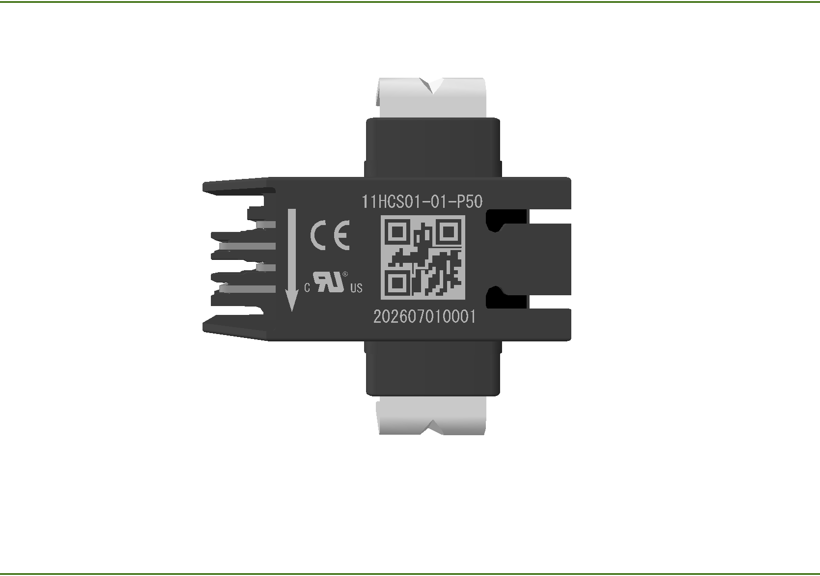

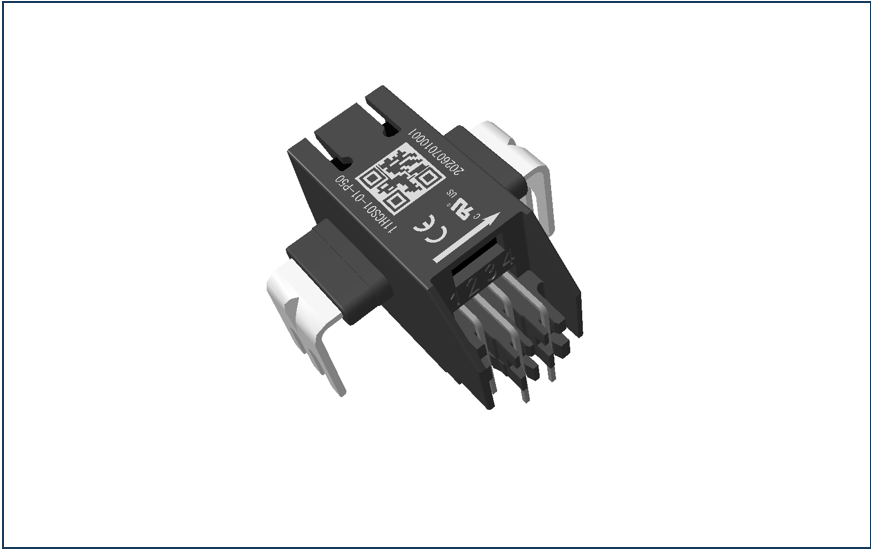

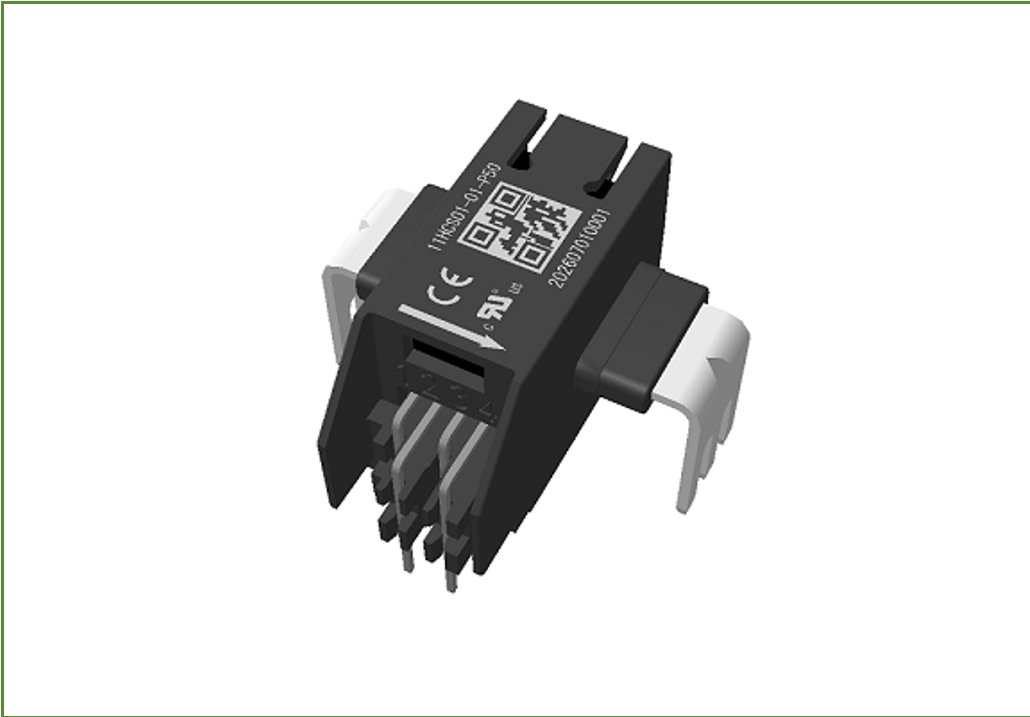

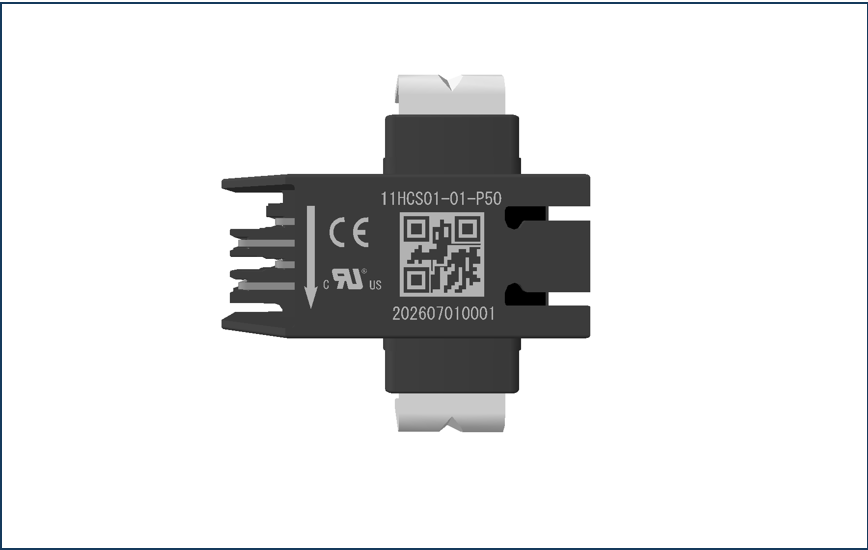

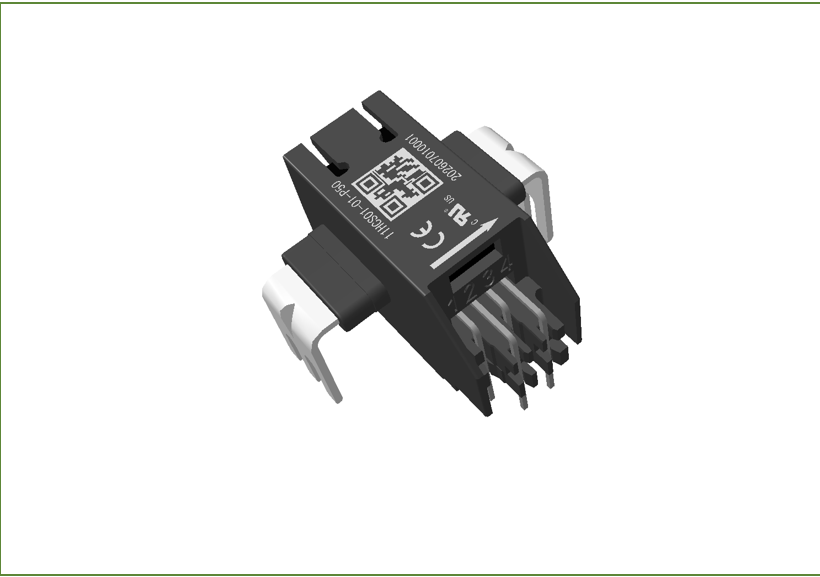

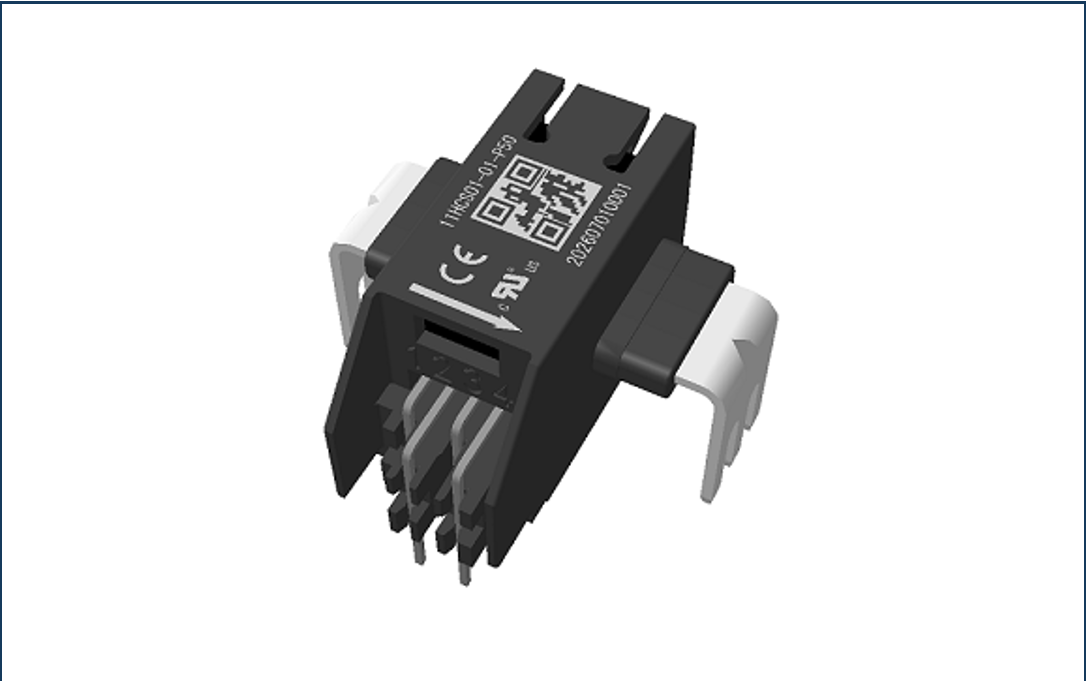

HCS 系列是开环霍尔电流传感器，内置ASIC，可隔离测量交直流与脉冲电流，支持 10~50A 多量程选择。器件结构紧凑，具备原副边电气隔离、低温漂、响应迅速等优势，提供通孔 / 贴片两种 PCB 安装形式。单电源供电，集成原厂校准，可靠性高。广泛应用于光伏逆变器、伺服驱动、开关电源、UPS 及各类工业电力设备的电流检测与过流保护。
| 系列 | 型号 | 额定电流 | 测量量程 | 灵敏度 | 供电电压 | 参考电压 | 额定输出 | 输出范围 | 响应时间 | 带宽-3dB | 工作温度 |
| 11HCS | 11HCS01-01-P10 | 10A | 25A | 80mV/A | ﹢5V | 2.5V | 2.5±0.8 V | 2.5±2 V | 1.5μs | 220kHz | -40-125° |
| 11HCS01-01-P16 | 16A | 40A | 50mV/A | ||||||||
| 11HCS01-01-P20 | 20A | 50A | 40mV/A | ||||||||
| 11HCS01-01-P32 | 32A | 80A | 25mV/A | ||||||||
| 11HCS01-01-P40 | 40A | 100A | 20mV/A | ||||||||
| 11HCS01-01-P50 | 50A | 125A | 16mV/A | ||||||||
| 11HCS | 11HCS01-02-P10 | 10A | 25A | 46mV/A | ﹢3.3V | 1.65V | 1.65±0.46 V | 1.65±1.15 V | 1.5μs | 220kHz | -40-125° |
| 11HCS01-02-P16 | 16A | 40A | 28.75mV/A | ||||||||
| 11HCS01-02-P20 | 20A | 50A | 23mV/A | ||||||||
| 11HCS01-02-P32 | 32A | 80A | 14.375mV/A | ||||||||
| 11HCS01-02-P40 | 40A | 100A | 11.5mV/A | ||||||||
| 11HCS01-02-P50 | 50A | 125A | 9.2mV/A |

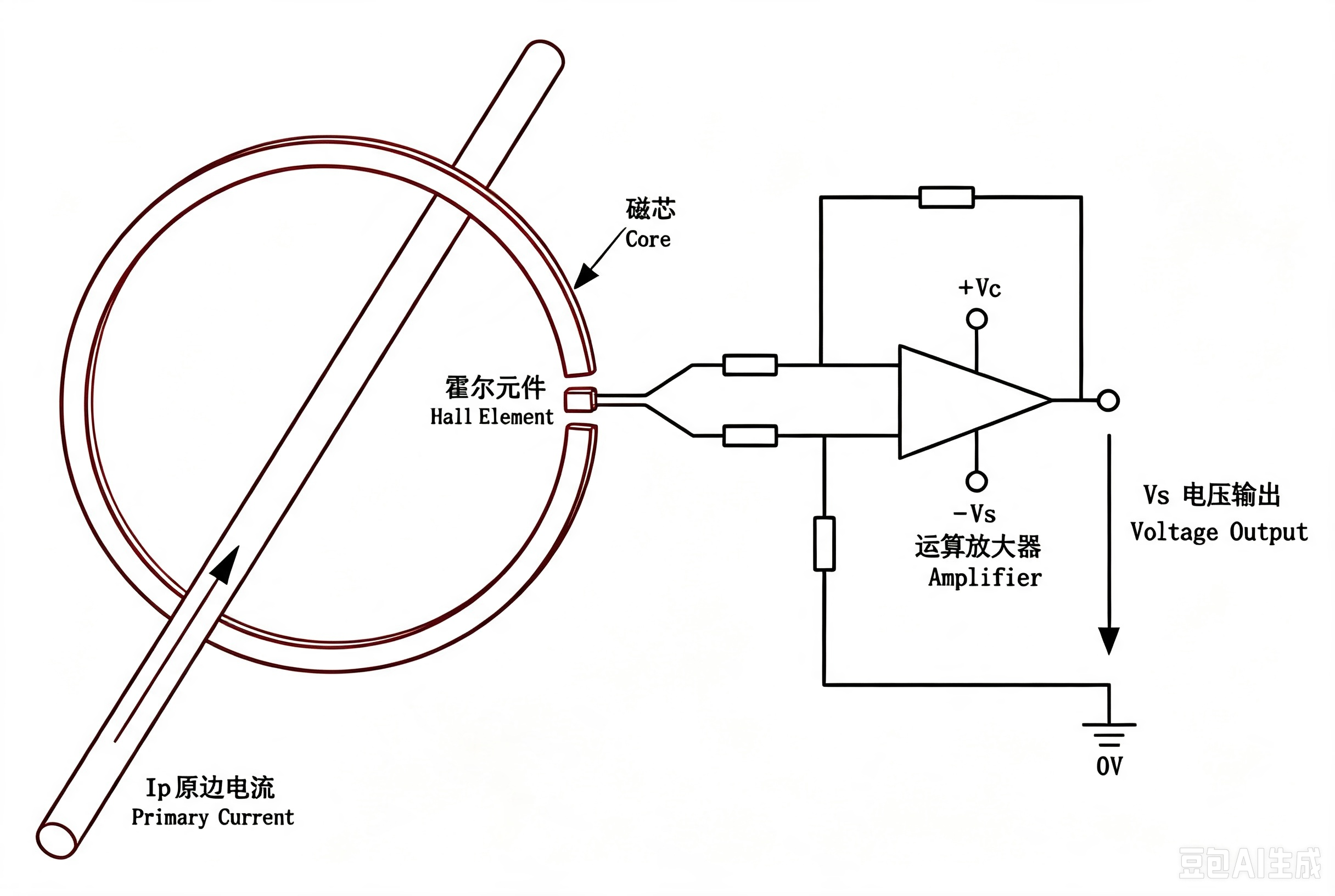

开环霍尔传感器原理
开环霍尔电流传感器依托霍尔效应与电磁感应规律实现电流检测，是一种结构简易的非接触式电流测量器件，可适配交流、直流及脉冲电流检测。其核心结构由聚磁铁芯、霍尔元件和信号调理电路组成，整体无反馈补偿回路，因此被称作开环结构。
工作时，被测载流导线穿过传感器铁芯中心，导线中的电流会在周围产生正比于电流大小的磁场。分散的磁力线经环形铁芯聚拢汇聚，集中在铁芯预留的气隙位置，有效提升磁场利用率与检测灵敏度。置于气隙中的霍尔元件垂直感应磁场，基于霍尔效应输出微弱的霍尔电压，该电压与气隙磁感应强度呈严格线性关系，进而与被测原边电流成正比。
原始霍尔电压信号幅值微弱、稳定性差，需经由内部运算放大器进行放大、滤波与信号调理，最终输出连续稳定的模拟电压信号。相较于闭环传感器，开环结构无磁补偿环节，电路与机械结构更简单、体积小巧、成本低廉且响应速度快。但受铁芯磁滞、温度漂移、漏磁影响，其测量精度和抗干扰能力较弱，普遍应用于工业普通电流监测、家电电控、新能源低压检测等精度要求适中的场景
